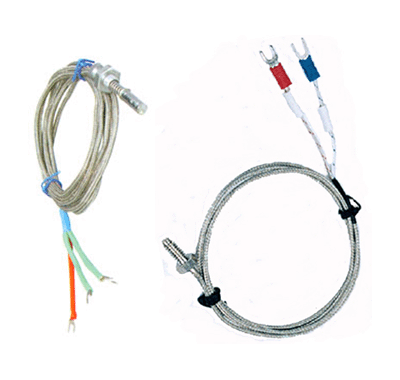

端面热电偶


简介：
HNDM型端面热电偶是一款比较常用且价格较低的产品，测量温度范围在零下150度-200度，属于正常测温热电偶，端面热电偶元件由特殊处理的丝材（铜或铂丝）绕制，它们紧巾在温度计前端，与一般轴向热电阻相比，端面热电偶能更正确和迅速地反映被测端面的实际温度状况，它的制作方法很多，品种形式多样，适合于电厂汽轮机及电机轴瓦或其它机体表面温度的测量。

技术参数：

名称	测温范围℃	允许偏差△t℃	分度号
端面铜电偶	-50-100	±(0.3+6.0×10-3|t|)	Cu50 (G)或Cu100
端面铂电偶	-150-200	B级：±(0.30+0.005|t|)	Pt100

端面热电偶的型号规格：

型号	分度号	结构特征	测温范围℃	保护管材质	热响应时间	规格		公称压力	外接线引线长度L （ mm）
						直径d（ mm）	M（ mm）
HNDM-201	Cu50 Cu100	固定埋入或螺纹连接	-50-100	紫铜T2-Y	＜15	Φ 6	M8x0 .75	常压	500 1000 1500 2000 2500
HNDM-201	Pt100		-150-200		＜15	Φ 8.7	M10x1
HNDM-201B
