固定分体式超声波流量计


简介：

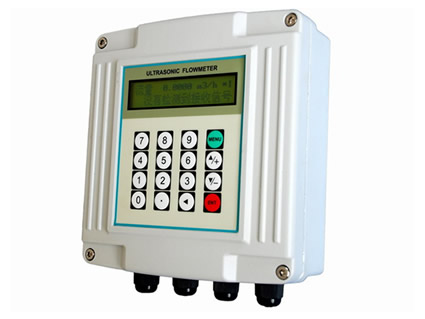

HNFT型固定分体式超声波流量计可以广泛应用于工业现场中各种液体的在线流量计量工作，主机内置15版主板，主机分为壁挂标准型、壁挂防爆型、盘装型和本地显示型 (F4型主机为2011年新升级产品，内置18版主板)，传感器分为外缚式、插入式、管段式等。

固定分体式超声波流量计的特点：
1、高精度测量：线性度优于0.5%，重复性精度优于0.2%，测量精度优于±1%。
2、强大的记忆功能：自动记忆前512日、前128月、前10年的累计流量，自动记忆前64次来电和断电时间和流量，自动记忆前32日流量计的工作状态是否正常。
3、测量范围大：选用不同型号的传感器,可实现口径DN15～DN6000mm管道流量的测量。
4、可靠性高：固定分体式超声波流量计采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性大幅提高。
5、支持中英文菜单：不同版本的流量计,可支持中文或英文菜单,方便快捷。
6、抗干扰能力强：采用双平衡信号差分发射、接收电路，有效抵御变频器，电视塔、高压线等强干扰源。

固定分体式超声波流量计的性能参数：
1、测量周期：500ms (每秒2次，每个周期采集128组数据)
2、工作电源：85~264VAC/隔离24VDC(F4型8~36VDC)
3、最大流速：64m/s(流速分辨率0.001m/s)
4、显示：2×10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等
5、操作：4×4轻触键盘 (F4主机磁性4按键) 操作
6、信号输入：3路4-20mA模拟输入,精度0.1%,可输入压力、液位、温度等信号
             2路三线制PT100铂电阻
7、信号输出：1路隔离RS485输出
         1路4-20mA或0-20mA输出
             1路隔离OCT (脉冲宽度6~1000ms之间可编程，默认200ms)
             1路继电器输出 (脉冲宽度200ms )
8、通讯协议：MODBUS协议，M-BUS协议，并兼容国内其它厂家同类产品的通讯协议
9、防护等级：传感器IP68，F4主机IP68，其余主机IP65
10、防爆等级：EXdⅡBT4 (100F2型)

固定分体式超声波流量计的技术参数：
适用管径、DN80mm以上
材质、球阀与探杆：不锈钢316L；球阀底座：普通碳钢(不锈钢选配)
工作频率、1MHz
适用管材、碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、水泥管等管道，允许有衬里
安装方式、Z法
适用温度、－40℃～160℃
开孔尺寸、Ф19mm(安装时使用厂家提供的专用开孔器，可实现带压不停产安装)
压力等级、1.6MPa(安装时压力＜0.8MPa)
防护等级、IP68(可浸水工作，水深≤3米)
安装空间、井壁到管壁≥550mm 井壁到管壁≥360mm 井壁到管壁≥700mm
长度、186mm 228mm 330mm
介质种类、水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。
介质浊度、 ≤20000ppm且气泡含量小
信号电缆、SEYV75-2型专用屏蔽电缆，单根可加长到300米，布线时电缆应外加金属套管以增加抗干扰性，
 并注意电缆不要与 高压电缆并行，尽量避开变频器等干扰源。
