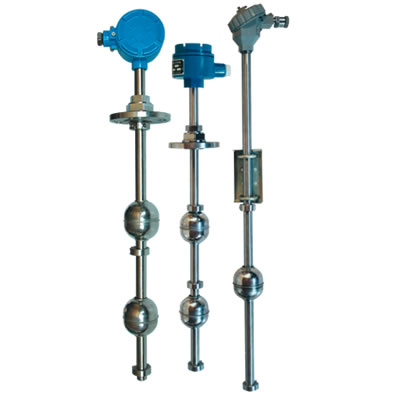

浮球液位开关


简介：
HNFQY型浮球液位开关是一种结构简单、使用方便、安全可靠的液位控制器，它比一般机械开关速度快、工作寿命长，与电子开关相比，它又有抗负载冲击能力强的特点，在工业生产测量中也可以实现多点控制的功能。浮球液位开关能广泛使用于炼油、化工、造纸、食品、及污水处理等行业。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体，并能克服液体的泡沫所造成的假液位的影响。

结构原理：
HNFQY型浮球液位开关中装有三只干簧管分别为下限、上限、越限报警。装有磁钢的浮球随液位上、下时使不同位置的干簧管动作，通过显示表内相应继电器的吸合将液位的正确位置指示出来，下限、上限显示表有继电器触点输出，上限越限时能发出声、光报警信号而无继电器触点输出。

技术优势：
HNFQY型浮球液位开关不含导致故障发生和波纹管、弹簧、密封等部件。而是采用直浮子驱动开关内部磁铁，浮球开关的简捷的杠杆使开关瞬间动作。浮子悬臂角限位设计，防止浮子垂直。

工作原理：
HNFQY型浮球液位开关利用磁性浮子随液位升或降，使传感器检测管内设定位置的干簧管芯片动作，发出接点开（关）转换信号。在密闭的非导磁性管内安装有一个或多个干簧管，然后将此管穿过一个或多个中空且内部有环形磁铁的浮球，液体的上升或下降将带动浮球一起上下移动，从而使该非导磁性管内的干簧管产生吸合或断开的动作，从而输出一个开关信号。

技术参数：
1、测量范围：0～8000mm 　　
2、精确度：±10mm 　　
3、触点功率：≤70W
4、控制开关电压：DC/AC220V、DC24V 　　
5、控制接点寿命：1×107次 　　
6、工作压力：1.6MPa、2.5MPa 　　
7、工作温度：标准型:-35-120℃ 　　
8、浮子材质：F4，PP，304，304+F4 　　
9、介质密度：0.5-2.0g/cm3 　　
10、介质粘度：≤0.8Pa s 3Pa s 　　
11、连接：螺纹或法兰 　　
12、接线形式：普通接线盒或防爆接线盒或甩线 　　
13、外壳防护：IP65
