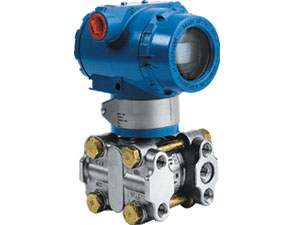

3051压力变送器


简介：
HNYLJ型3051压力变送器是根据普通压力变送器原有的基础上升级而出的一款新型产品，该变送器可以进行连续自检，并向手操器输出特定信息，以便识别问题，并快速而易于检修。如果操作者确信是回路问题，3051压力变送器可根据要求提供特定输出信息，供回路测试使用。

工作原理：
HNYLJ型3051压力变送器工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上，传感膜片是一个弹性元件，其位移随所受压而变化，HNYLJ型3051压力变送器的低压侧始终保持一个参考压力，传感膜片的最大位移量为0.004英寸（0.1毫米），且位移量与压力成正比，两侧的电容极板检测传感膜片的位置，传感膜片和电容极板之间电容的差值被转换为相应的电流，再转换成电压或数字输出信号。

技术参数：
1、精度：优于0.5% ； 　　
2、非线性失真：优于0.5%； 　　
3、额定工作电压：+24V±20%、极限工作电压：≤35V ； 　　
4、电源功耗：静态4mA，动态时相等与环路电流，内部限制25mA+10%； 　　
5、额定输入：5A-1KA（38个规格）； 　　
6、穿孔穿芯圆孔直径：8、9、12、20、25、30mm； 　　
7、输出形式：两线制DC4～20mA； 　　
8、输出电流温漂系数：≤50ppm/℃； 　　
9、响应时间：≤ 100mS； 　　
10、输入/输出绝缘隔离强度：>AC3000V、1min、1mA； 　　
11、输出负载电阻：RL=V+－10V/0.02（Ω )；

HNYLJ型3051压力变送器的优点：
(1)、不易受寄生热电偶和沿电线电阻压降和温漂的影响，可用非常便宜的更细的双绞线导线； 　　
(2)、在电流源输出电阻足够大时，经磁场耦合感应到导线环路内的电压，不会产生显著影响，因为干扰源引起的电流极小，一般情况利用双绞线就能降低干扰； 　　
(3)、电容性干扰会导致接收器电阻有关误差，对于4-20mA两线制环路，接收器电阻通常为250Ω（取样Uout=1～5V）这个电阻小到不足以产生显著误差，因此，可以允许的电线长度比电压遥测系统更长更远； 　　
(4)、各个单台示读装置或记录装置可以在电线长度不等的不同通道间进行换接，不因电线长度的不等造成精度的差异； 　　
(5)、将4mA用于零电平，使判断输送线开路或传感器损坏（0mA状态）十分方便。 　　
(6),在两线输出口容易增设防浪涌,防雷器件,有利于安全防雷防爆。

注：我公司代理罗斯蒙特变送器、EJA变送器，用户可根据实际需要进行选购
