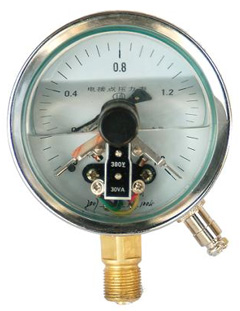

电接点压力表


简介：
HNDJD型电接点压力表是主要用于测量液体、气体的压力，在预设的压力达到上限时会自动发出信号，再接通控制电路达到自动控制的报警功能，电接点压力表的电接触信号指针上装有可以调节的永久性磁钢，可以增加接点吸力，并加快接触动作，从而使触点接触可靠，能有效的避免电接点压力表由于工作环境振动或介质压力脉动造成触点的频繁关断，所以该产品具有动作可靠、使用寿命长、触点功率大等优点，广泛应用于石油、化工、冶金、电力、机械等工业部门或机电设备配套中测量无爆炸危险的各种流体介质压力。

工作原理：
HNDJD型电接点压力表的工作原理是基于测量系统的弹簧管在被测介质的压力作用下，迫使弹簧管的末端产生相应的弹性变形--位移，借助拉杆经齿轮传动机构的传动并予放大，由固定在齿轮轴上的指示器针（连通触头）将被测值在读盘上指示出来，与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或通路，从而达到自动控制和发信报警的目的。

技术参数：
1、精确度：1.6级
2、触电功率：30VA
3、最高工作电压：AC380V 、DC220V
4、控制方式：上、下限、双上限、双下限等控制形势。
5、绝缘强度：50H，正弦交流电2000V历时一分钟。
6、使用环境：-40℃～70℃，相对湿度不大于85[%]，

选型方式：

名称	型号	公称直径 (mm)	接头螺纹	精度等级	测量范围（ Mpa ）
电接点压力表	YX-60 YZX-60 YX-60ZT	∮ 60	M14*1.5 M20*1.5	2.5 1.6	0-0.1~250-0.1-0~2.4
	YX-100 YZX-100 ZX-100 YX-100ZT	∮ 100
	YX-150 YZX-150 ZX-150 YX-150ZT	∮ 150

电接点压力表的安装注意事项
1、电接点压力表应垂直安装，并力求与测定点保持同一水平位置。
2、电接点压力表的电气线路接妥后，应旋紧压紧螺母，认真检查并应进行试动作。
3、电接点压力表在测量稳定压力时，可使用至上限的 3/4； 在测量交变压力时则用至上限值 2/3； 测量负压时不受此限。
4、在打开出线盒或调节上、下限设定值范围时，必须首先切断电源。
5、电接点压力表在正常使用的情况下，应定期检验，每半年至少进行一次。电接点压力表如突然发生问题（弹簧管因渗漏而导致泄压；触头熔焊或因严重氧化影响触点通、断的可靠性； 指针松动或指示失灵等现象）时，则应立即予以检修或更换。
6、电接点压力表在使用过程中，应经常保持其干燥和洁净。
7、电接点压力表的防爆性能可靠与否，主要取决于隔爆外壳的承压强度及隔爆面对质量情况。因此在进行安装、使用及检修过程中，务必注意隔爆面，切勿磕碰划伤，特别是在 拆装电接点压力表的接线盒或在对其进行全面检修时应特别注意。在隔爆面上不允许涂漆。
8、检修时，如用户对隔爆电气设备的基础知识概念不清，对隔爆型电接点压力表的结构特点与 要求等不甚了解，切勿随意拼凑或改装，否则会有损于电接点压力表的隔爆性能。
